볼트 용어 및 종류 (M,피치,나사산,나사골,탭)





안녕하세요.

볼트 용어 및 종류 (M,피치,나사산,나사골,탭)에는 무엇이 있을까요?



<글쓴이의 한줄>

한번만 배워두시면 쉽고 재미있게 볼트를 구매 하실 수 있습니다.
(그림이 작아 잘 안보일 경우 이미지를 누르시면 크게 보실 수 있습니다.)
(종류가 너무 많아 글 마지막에 유명한 곳의 판매 제품들을 보실 수 있도록 바로가기 해 두었습니다. 이걸로 갈음하도록 하겠습니다.)





그래서 오늘은 일상생활에서 흔히 사용하게 되는 볼트, 너트의 용어(명칭) 등에 대해 알아보겠습니다.

자, 바로 시작해 보겠습니다.

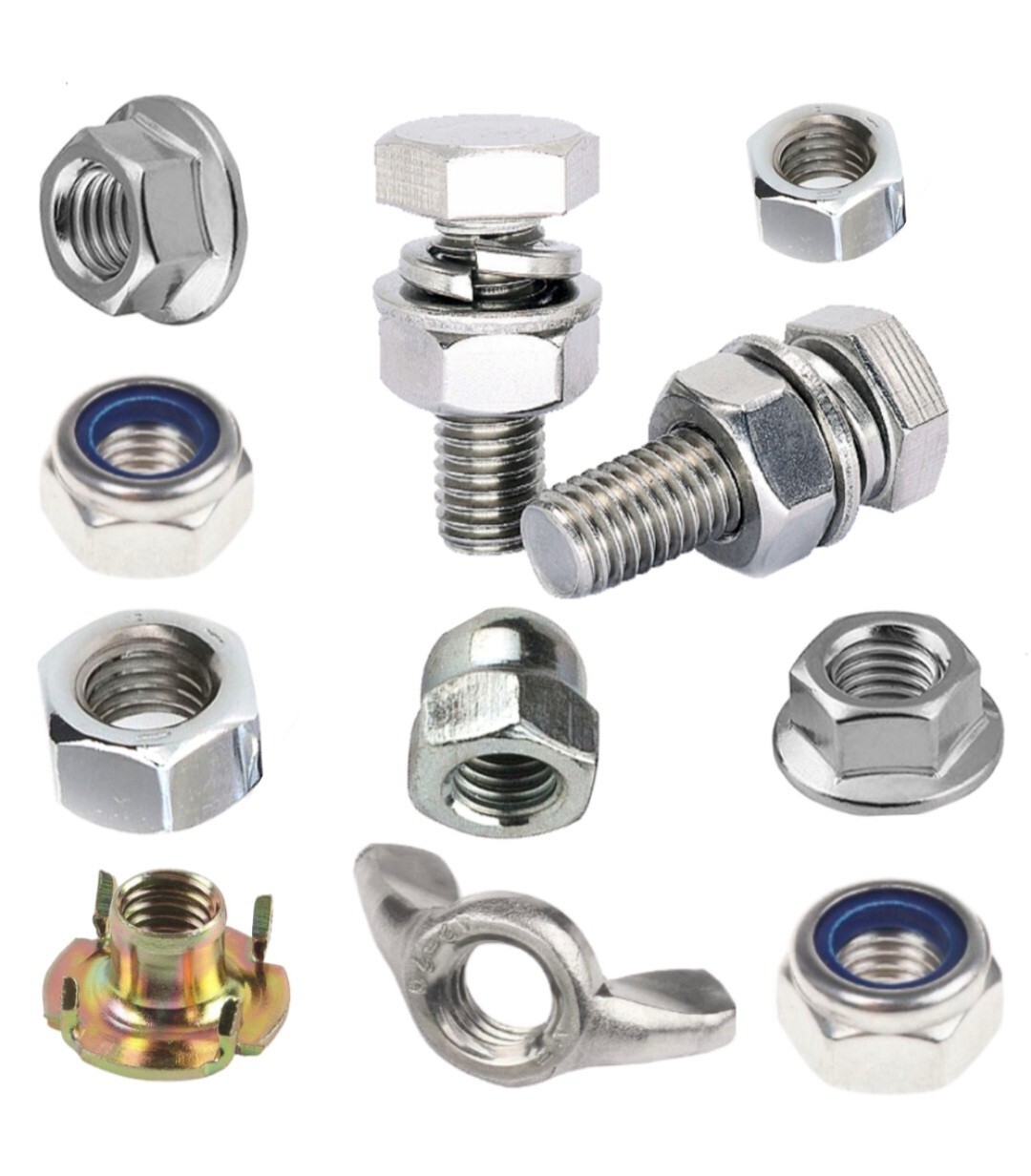

다양한 볼트와 너트

















<볼트 용어들>





1. 볼트의 용어 (M, 피치, 나사산)













1) M이란?

M3, M5, M16볼트 등 M이 많이 등장합니다.

​

여기서 M이란 볼트의 머리 크기가 아닌 볼트 몸통의 지름(∅) 값을 의미하는 것으로

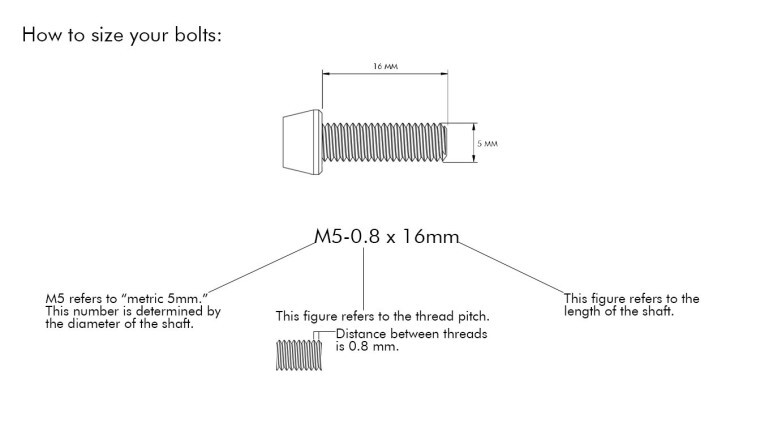

위 그림에서는 5mm가 M을 나타내므로 M5 볼트입니다.

​

즉, 정리하자면 M은 볼트가 들어가는 부분의 너트 내경의 지름인 5mm를 의미하는 것입니다.

​









*탭의 정사이즈 치수

탭사이즈 [ M ]	피치[나사선간격]	드릴경[모재가 막힌경우]
M2	0.4	1.6
M2.5	0.45	2.0~2.1
M3	0.5	2.5
M3.5	0.6	2.9
M4	0.7	3.3
M5	0.8	4.2
M6	1.0	5.0
M7	1.0	6.0
M8	1.25	6.7~6.8
M10	1.5	8.5
M12	1.75	10.2~10.3
M14	2.0	12
M16	2.0	14



※ 탭에 맞는 드릴경을 구하는 공식 [ 드릴경 = 탭사이즈-피치 ]













탭 종류











탭 사진입니다.

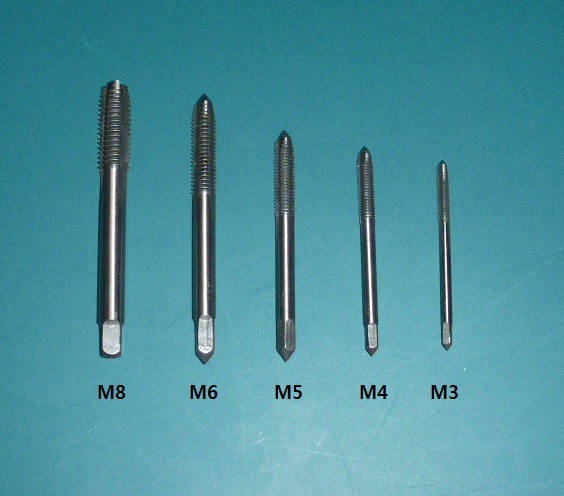

왼쪽부터 M8, M6, M5, M4, M3 사이즈의 탭 작업을 할 때 사용하는 비트입니다.

나사 선의 간격이 볼트에 따라 다를 수 있기 때문에 사용할 볼트에 맞는 제품을 구매해야 합니다.

위 탭을 사용하면 해당 볼트를 사용할 때 딱 맞게 됩니다.

예를 들어 M3 탭으로 작업을 하면 M3 볼트가 딱 맞게 되어 있습니다.











반응형













* 탭의 종류

1. 스파이럴 탭[기계탭]

  -  모재가 막혀 있는 경우 스파이럴탭을 사용하여야 한다.

  -  모재를 깍아가며 탭을 내며, 칩이 위로 나온다.

  -  드릴이나 머신에 물려서 사용이 가능하다.

  - 고속작업이 가능하다.



2. 포인트탭

  -  모재가 관통이 되어 있는경우 포인트탭을 사용한다.

  -  모재에 탭을 낼때 칩이 아래로 나온다.

  -  드릴이나 머신에 물려서 사용이 가능하다.

  -  고속작업이 불가능하다.



3. 핸드탭

 - 한사이즈의 탭을 낼때 1번, 2번,3번의 탭을 순차적으로  탭을 내줘야 한다.





















2) 나사산(Helix)과 피치(Pitch)란?

나사의 구조

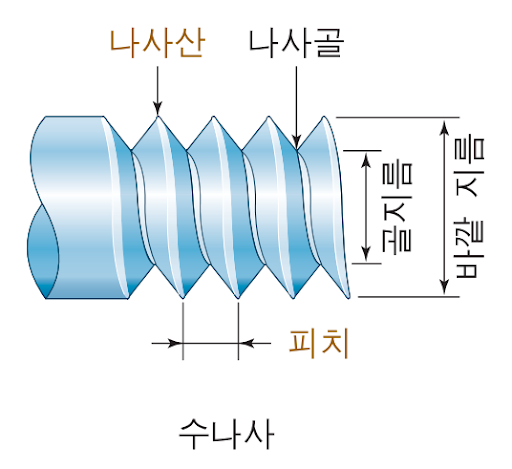

나사산은 너트가 결합되는 부분을 말하며, 지그재그로 되어있는 부분 중 가장 높은 부분을​ ‘나사산’,

가장 낮은 부분을 ‘나사골’이라고 합니다.

​

피치는(Pitch)는 인접한 나사산 사이의 거리를 말합니다.







---













3) 나사의 길이(L)는?

리드 (L) = n*p, 나사 1회전 시 진행 거리 = 나사의 줄 수 * 피치



나사의 길이는 볼트의 길이로 볼트 머리를 제외한 전체 길이 를 말합니다.



그림에서 보면 0.8피치, 나사의 길이는 16mm이네요.

















<볼트 종류>





2. 볼트의 종류





볼트는 다양한 종류가 있습니다. 일반적으로 사용되는 몇 가지 유형은 다음과 같습니다.
표준 볼트 (Standard bolts): 표준 볼트는 가장 일반적인 종류의 볼트이며, 헤드와 나사부분이 모두 일정한 직경을 가지고 있습니다.
맥시멈 볼트 (Maximum bolts): 맥시멈 볼트는 스트레스를 흡수하기 위한 강력한 고장력 볼트로, 일반적으로 고속 회전하는 기계에 사용됩니다.
스테인리스 스틸 볼트 (Stainless steel bolts): 스테인리스 스틸 볼트는 내식성과 내구성이 뛰어나며, 주로 식음료 산업과 해양 산업에서 사용됩니다.
머신 스크류 (Machine screws): 머신 스크류는 헤드와 스레드 부분이 함께 제작된 작은 사이즈의 스크류로, 전자 제품 및 기계 부품 등에서 사용됩니다.
캡스크류 (Cap screws): 캡스크류는 볼트와 비슷하지만, 헤드가 넓은 직경으로 제작되어 있어서 보다 큰 스트레스를 흡수할 수 있습니다.
써클립스 (Circlips): 써클립스는 축에 장착되어 축의 이동을 제한하거나 회전 방향을 제어하는 데 사용됩니다.
카운터싱크 볼트 (Countersunk bolts): 카운터싱크 볼트는 헤드가 평평하게 제작된 볼트로, 표면이 평평한 부분에 부착할 때 사용됩니다.


이외에도 다양한 종류의 볼트가 있으며, 사용하는 분야에 따라 적절한 볼트를 선택해야 합니다.







육각렌치 볼트











육각 볼트











      둥근머리       육각렌치 볼트

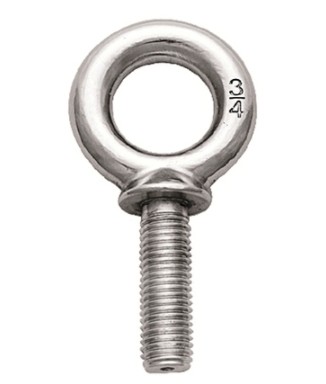

아이(Eye) 볼트











접시머리 볼트









나비 볼트



나비 볼트의 여러 모양















이외에도 너무도 다양한 제품들이 있습니다.











이상으로 간단하게 볼트의 종류에 대해서 알아보았습니다.

한번 보면 쉽지만 금새 잊어먹을 수 있으니 즐겨찾기 해두시고 생각 안나실 때 다시 천천히 읽어 보세요.

몇번만 읽어 보시면 단어외우듯이 머릿속에 자연스럽게 들어올겁니다.



위에서 학습한 내용을 토대로 볼트와 너트 판매가 잘 정리되어 있는 곳을 소개해 드리겠습니다.

한번 방문하셔서 실제로 어떻게 판매하고 있는지 구경 해 보시기 바랍니다.





어떻게 판매하고 있는지 볼트와 너트 구경하러 가기









그럼 저는 이만 물러가도록 하겠습니다.



감사합니다.
